Reporte de la visita a COMECOP Tizayuca

COMPAÑIA MEXICANA DE CONCRETO PRETENSADO, S.A. DE C.V.

Comecop es una empresa perteneciente a Elementia, consorcio mexicano que reúne compañías líderes en el ramo de la construcción e industrial. Surge en 1974 como fabricante de tubos de concreto pretensado y reforzado, así como, durmientes para vías de ferrocarril y piezas especiales para instalaciones de infraestructura.  Los tubos de CONCRETO REFORZADO, se fabrican con concreto hidráulico y son reforzados con varilla de acero de la más alta calidad, los tubos COMECOP de CONCRETO REFORZADO, están diseñados con extremos de espiga-campana, formando un enchufe preciso y flexible que garantizan la hermeticidad.

Los tubos de concreto pretensado están diseñados y fabricados bajo estrictas normas nacionales e internacionales, considerando todos los factores técnicos clásicos, así como aquellos relacionados al ambiente, clima, suelo y geología.

• Presión de trabajo. Fundamentalmente los tubos se fabrican hasta 200 m.c.a. (20 kg/cm²)
• Cargas externas. Brindan un gran soporte a las cargas externas (cargas por terreno y cargas vivas) que generan esfuerzos flexionantes y de impacto.
• Los terrenos agresivos por su naturaleza pueden ser potencialmente dañinos a los materiales colocados en ellos, sobre todo en presencia de la humedad, por lo que los tubos por su acabado exterior se clasifican en:

 Sin recubrimiento de pared exterior

 Con recubrimiento de pared exterior.

 Corrientes eléctricas derivadas, cuando el terreno en sectores dados se hace más conductor, por la presencia de líneas de tensión eléctrica mal aisladas y la identificación de humedad o sales, la corriente puede hacer contacto en cualquier punto con la armadura del tubo, generando efectos derivados.

COMECOP suministra en todos sus tubos de concreto presforzado la preparación para la protección catódica, misma que debe ser conectada en los casos en que se tenga certeza, en base a estudios completos de la presencia de corrientes eléctricas derivadas.

El proceso para tubos de CONCRETO REFORZADO comprende en definición seis principales etapas:

 - Fabricación de las Jaulas de Refuerzo

 - Montaje de las Jaulas sobre los Anillos Base

 - Elaboración del Concreto

 - Colado, Vibrado y Desmolde

 - Curado

 - Pruebas de Calidad a los tubos

El tubo aporta la solución de la mayoría de los sistemas de alcantarillado de baja presión. Para las conducciones de gran diámetro en alcantarillado, las cargas externas determinan el refuerzo transversal. Por tanto en la selección los valores de seguridad, funcionalidad y economía se orientarán más hacia los tubos de concreto reforzado.

Los tubos de concreto reforzado COMECOP están diseñados para soportar las cargas de empuje externas del terreno y tránsito vehicular que generan esfuerzos flexionantes (cargas muertas y vivas) clasificándose en cuatro grados de resistencia.

El empleo de la junta de hule permite que el tubo se adapte mejor a los movimientos naturales del terreno y mantenga la hermeticidad de la red, evitando el riesgo de la contaminación de acuíferos por fugas en las conducciones, contribuyendo a la ecología del lugar.

Los fluidos que están en contacto con la tubería pueden ejercer sobre ella una acción química debido a la disolución del material y la reacción de éste con las sustancias que contiene el agua, sobre todo la acción del gas sulfuro de hidrógeno (H2 S) que se puede convertir en ácido sulfúrico en la clave del tubo, por lo que los tubos COMECOP por su acabado interior se clasifican en: - Recubrimiento Epóxico de Alquitrán de Hulla en Pared Interior. - Recubrimiento de Polietileno Alta Densidad en Pared Interior.

Pronto están por usar nuevos equipos neumáticos y electrónicos para la fabricación de ductos cuadrados.

Examen RAM Advance

Séptima Práctica RAM Advance

Sexta Práctica RAM Advance

Quinta Práctica RAM Advance

Cuarta Práctica RAM Advance

Tercera Práctica RAM Advance

Segunda Práctica RAM Advance (2° parte)

Segunda Práctica RAM Advance.

Primer Práctica RAM Advance

Reporte de la Visita a TICONSA en Puebla

Grupo TICONSA es una empresa que se dedica a la producción de elementos de concreto, prefabricados y presforzados; así como el transporte y montaje de los mismos. De igual manera reciben proyectos ya diseñados solo para su ejecución o ellos mismos elaboran los planos para ejecutar. Supervisan obras y toman la dirección del proyecto; su especialidad es el sistema de pretensado y postensado.

A diferencia de los sistemas convencionales, en el sistema de prefabricado los elementos estructurales se fabrican previamente en plantas de producción, Después de un riguroso control de calidad en el proceso de fabricación, las piezas se transportan para colocarlas en el lugar de la obra, abatiendo en forma considerable el tiempo de construcción.
Una característica de este sistema es que pueden ocupar en grandes claros con elementos ligeros. Esto se logra mediante la técnica del presfuerzo, que consiste en aplicar una fuerza de tensión al acero de presfuerzo (cables o torones) antes de iniciar el colado, logrando incrementar la resistencia y mejorar el comportamiento estructural de los elementos. En la planta donde estuvimos era una planta móvil, ya que solo estará hasta que se terminen las obras del segundo piso de la carretera México-Puebla.

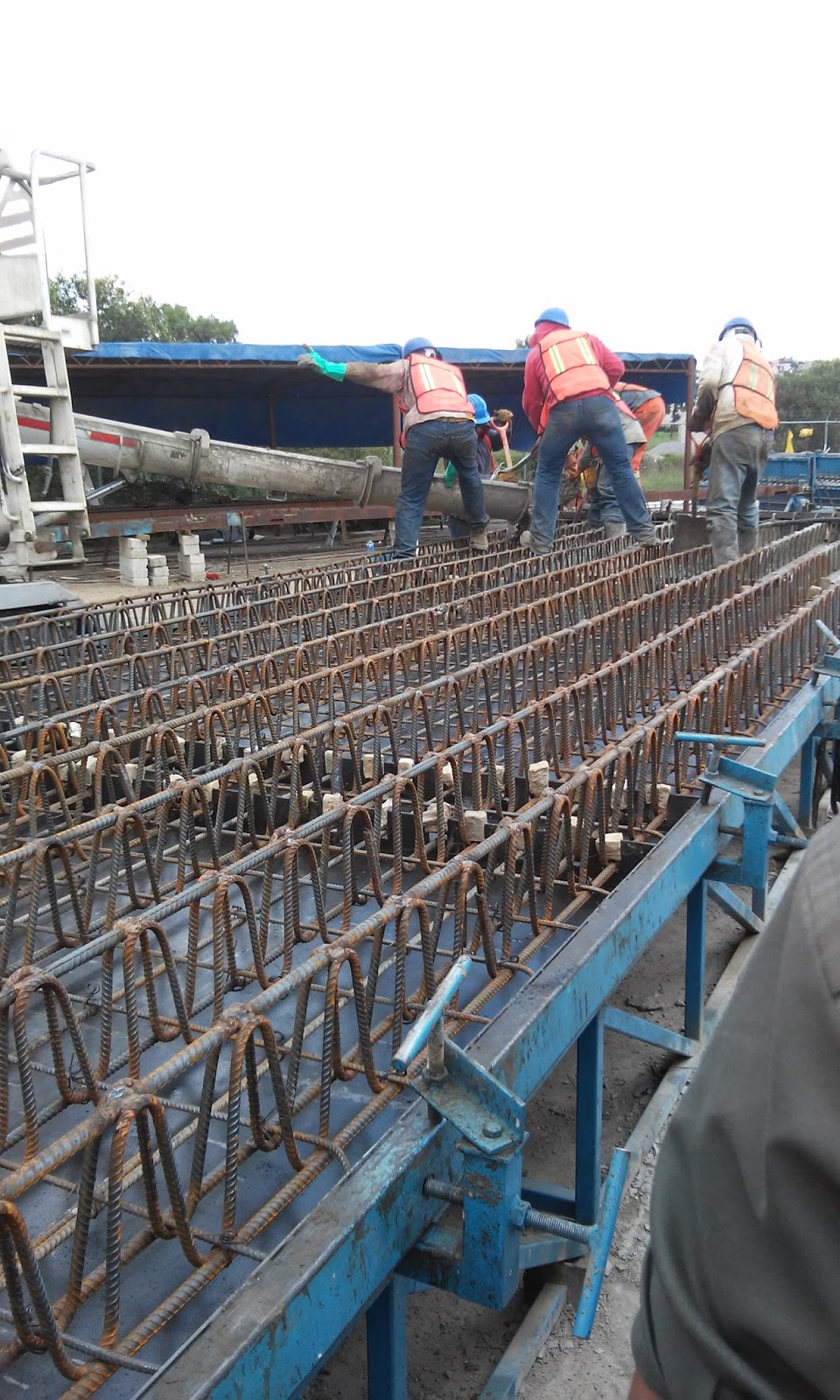

Aquí se observan los elementos que van a las orillas de las prelosas, estos se llaman guarniciones y tienen un concreto de f'c=300 kg/m2. Primero se hace el habilitado de acero con respecto al plano de taller, después se hace el estriba de los elementos y se coloca en los moldes previamente engrasados con desmoldante y se le pone el concreto.
